令和5年度 春期 午後Ⅱ

本文の根拠

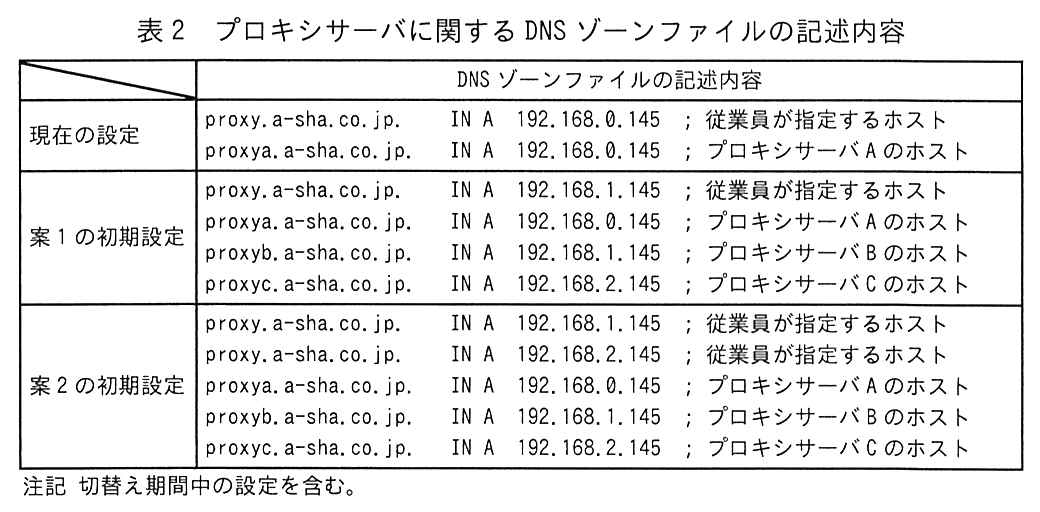

表2 案2の初期設定

proxy.a-sha.co.jp. IN A 192.168.1.145 ; 従業員が指定するホスト，proxy.a-sha.co.jp. IN A 192.168.2.145 ; 従業員が指定するホスト

〔プロキシサーバの利用方法の検討〕

プロキシサーバの負荷分散ができること，及びプロキシサーバの有効活用ができることから案2の方が優れていると考え

同じドメイン名に A レコードを複数登録すると，DNS サーバは問合せのたびに応答の中のレコードの並び順を変えて返す。クライアントは多くの場合先頭のアドレスに接続するので，接続先が複数のサーバに散らばる。これを DNS ラウンドロビンという。

表2の案2の初期設定では，従業員が指定する proxy.a-sha.co.jp. に 192.168.1.145（プロキシサーバB）と 192.168.2.145（プロキシサーバC）の二つの A レコードが並んでいる。本文も案2の利点を「負荷分散ができること」としており，平常時から両方のプロキシサーバを使う案2の仕組みがこれに当たる。

間違えやすい点。DNS ラウンドロビンは応答の順番を変えるだけで，サーバの死活は見ていない。止まったサーバのアドレスも返し続けるので，本文は障害時に DNS ゾーンファイルを書き換える手順（下線②）を別に考えている。負荷分散装置（LB）による振分けとは別物である。

本文の根拠

図1の概要

監視サーバは，ICMP を利用する死活監視（以下，ping 監視という）を用いて DMZ や IaaS にあるサーバの監視を行っている。

〔プロキシサーバの利用方法の検討〕

①ping 監視では不十分だと考え，新たに TCP 監視機能を追加し，プロキシサーバのアプリケーションプロセスが動作するポート番号に TCP 接続可能か監視することにした。

ping は ICMP Echo Request を送り，Echo Reply が返るかを見る（ICMP は RFC 792）。Echo Reply を返すのは OS の IP 処理なので，サーバの OS が動いていれば，その上のプロキシのアプリケーションプロセスが停止していても応答は返る。ping 監視ではサーバは正常に見えたまま，従業員はプロキシを使えなくなる。

本文は，ping 監視の代わりに「アプリケーションプロセスが動作するポート番号に TCP 接続可能か」を監視すると述べている。追加した監視が確かめているのはプロセスが待ち受けているかどうかであり，その裏返しが ping 監視では足りない理由になる。

字数の詰め方。解答例は36字。「アプリケーションプロセスが停止した場合」と「検知できない」の2点を残す。「OS は応答するので」のような仕組みの説明は字数が許せば足してよいが，止まったのがアプリケーションだという点を落とすと答えにならない。

本文の根拠

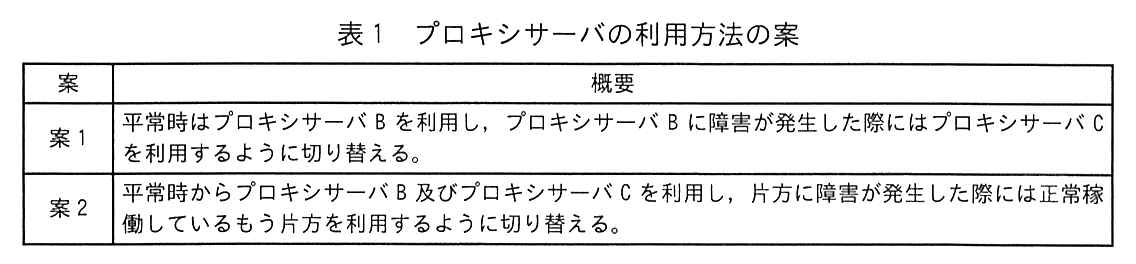

表1 案1

平常時はプロキシサーバB を利用し，プロキシサーバB に障害が発生した際にはプロキシサーバC を利用するように切り替える。

表2 案1の初期設定

proxy.a-sha.co.jp. IN A 192.168.1.145 ; 従業員が指定するホスト

表2 案1の初期設定

proxyc.a-sha.co.jp. IN A 192.168.2.145 ; プロキシサーバC のホスト

案1の初期設定では，従業員が指定する proxy.a-sha.co.jp. はプロキシサーバB の 192.168.1.145 を指している。下線②は監視サーバがプロキシサーバB の異常を検知したときの復旧方法なので，表1の案1のとおり，利用先をプロキシサーバC に切り替える。proxy.a-sha.co.jp. の A レコードを，proxyc.a-sha.co.jp. と同じ 192.168.2.145 に書き換えればよい。

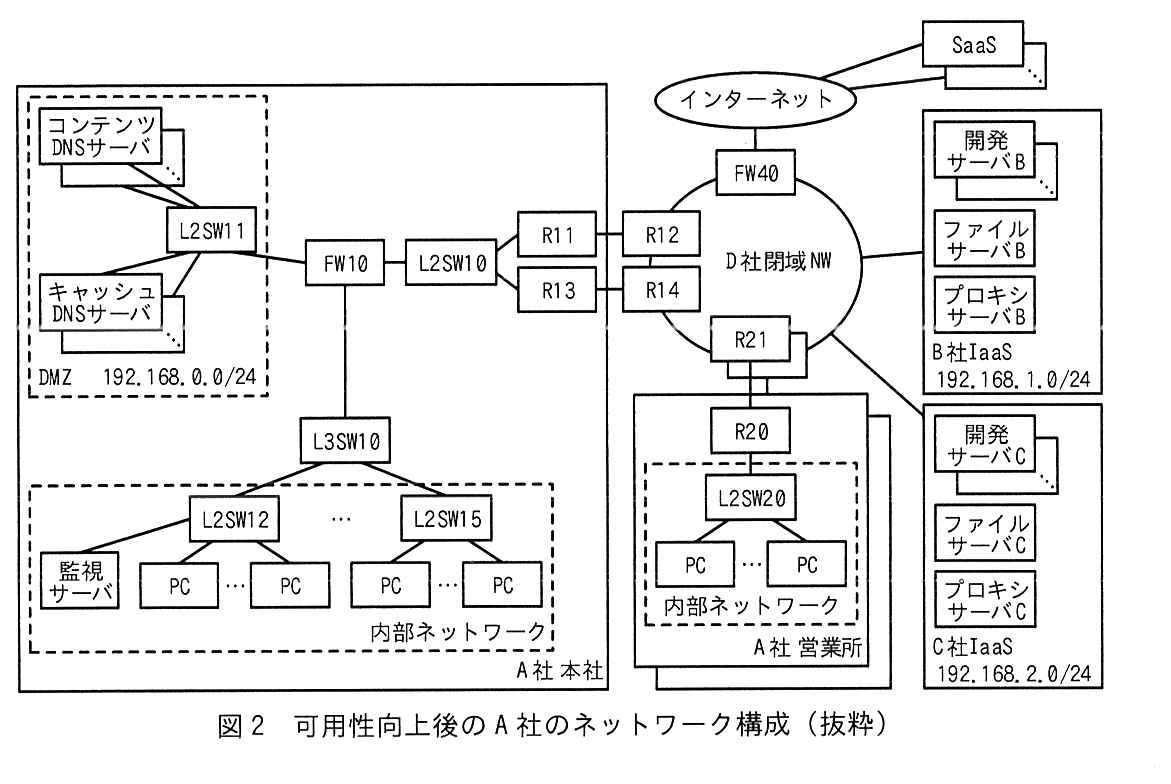

図2でも C 社 IaaS のネットワークは 192.168.2.0/24 であり，プロキシサーバC のアドレスとして矛盾しない。

間違えやすい点。192.168.0.145 はプロキシサーバA のアドレスで，切替え期間が終われば廃止する予定のサーバである（〔インターネット接続の切替え〕）。案2なら 192.168.1.145 のレコードを消すだけでよいが，問われているのは案1である。

本文の根拠

〔プロキシサーバの利用方法の検討〕

③平常時から proxy.a-sha.co.jp に関するリソースレコードの TTL の値を小さくすることにした。

図1の概要

キャッシュ DNS サーバは，PC やサーバからの問合せを受け，ほかの DNS サーバへ問い合わせた結果を応答する。

TTL（Time To Live）は，リソースレコードをキャッシュしてよい秒数である（RFC 1035）。キャッシュ DNS サーバは，コンテンツ DNS サーバから得た応答を TTL の間キャッシュし，その間は問合せを受けても古い結果を返す。障害時にゾーンファイルを書き換えても，TTL が長いと PC やサーバは故障したプロキシサーバのアドレスを引き続け，切替えが遅れる。

A 社ではキャッシュ DNS サーバが PC やサーバからの問合せを受けて結果を応答しており，ここにキャッシュが残る。TTL を小さくしておけばキャッシュがすぐ切れ，書き換えた A レコードが早く行き渡る。「平常時から」小さくするのは，障害が起きてから TTL を下げても，すでにキャッシュされたレコードは元の長い TTL のまま残るからである。

字数の詰め方。解答例は31字。「キャッシュ DNS サーバ」「キャッシュを保持する時間を短くする」を残す。「切替え後のアドレスが早く反映されるようにするため」のように目的の側から書いてもよい。

本文の根拠

〔プロキシサーバの利用方法の検討〕

④DNS とは異なる方法で従業員が利用するプロキシサーバを切り替える方法も検討した。

〔プロキシサーバの利用方法の検討〕

プロキシサーバを利用する側の環境に依存することから，DNS ゾーンファイルの書換えによる切替えと併用することにした。

図1の概要

従業員はプロキシサーバとして proxy.a-sha.co.jp を PC の Web ブラウザやサーバに指定している。

プロキシ自動設定（PAC：Proxy Auto-Config）は，Web ブラウザや OS に PAC ファイルの URL を設定しておき，そのファイルに書かれた JavaScript の関数でどのプロキシを使うかを決めさせる仕組みである。関数の戻り値には "PROXY proxyb…; PROXY proxyc…" のように複数のプロキシを並べられ，ブラウザは先頭のプロキシにつながらなければ次を試す。DNS を書き換えなくても，利用する側が自動で切り替える。

本文は，その方法が「プロキシサーバを利用する側の環境に依存する」と書いている。PAC を解釈できるのは対応した Web ブラウザや OS の機能だけで，A 社でプロキシを指定しているサーバ上のソフトウェアには，プロキシのホスト名を固定で指定するだけで PAC を読めないものがある。だから DNS による切替えと併用する。

字数の詰め方。方法は解答例16字で，「プロキシ自動設定」の名前があれば足りる（PAC ファイル，WPAD でも趣旨は同じ）。制限事項は解答例20字で，「対応する PC やサーバでしか」と対象を限る形にする。

採点講評（IPA）

設問1では，(5)の正答率が低かった。従業員が行う業務において，Webアプリケーションソフトウェアを利用する機会は増えており，Web閲覧の可用性向上は重要である。プロキシ自動設定機能は是非知っておいてもらいたい。

本文の根拠

〔マルチホーム接続〕

RFC 4271 で規定されている BGP は， a 間の経路交換のために作られたプロトコルで，TCP ポート 179 番を利用して接続し，経路交換を行う。経路交換を行う隣接のルータを b と呼ぶ。

表3

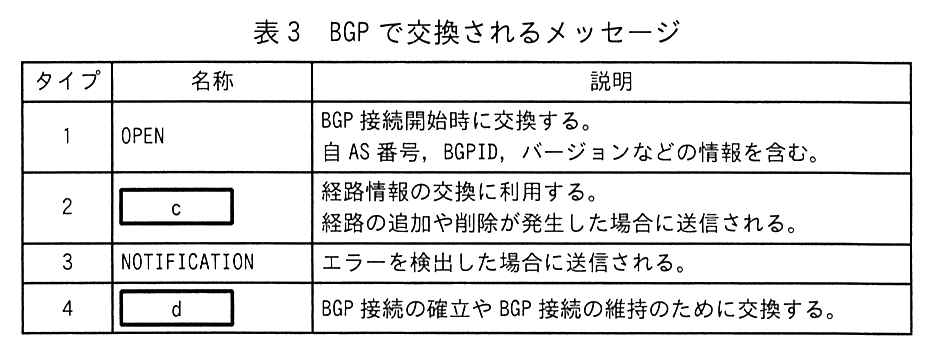

タイプ2 c：経路情報の交換に利用する。経路の追加や削除が発生した場合に送信される。

表3

タイプ4 d：BGP 接続の確立や BGP 接続の維持のために交換する。

〔マルチホーム接続〕

最適経路選択アルゴリズムによって経路情報を一つだけ選択し，ルータの e に反映する。LOCAL_PREF の場合では，最も f 値をもつ経路情報が選択される。

a：BGP は AS（自律システム：一つの管理主体が経路制御の方針を決めるネットワークの単位）の間で経路を交換するためのプロトコルである。本文の LOCAL_PREF の説明にも「外部の AS」とある。b：TCP 179 番で接続して経路を交換する相手を BGP ピア（ネイバー）と呼ぶ。本文でも「iBGP ピア」「ピアリング」と使っている。

c・d：RFC 4271 が定めるメッセージは，タイプ1 OPEN，タイプ2 UPDATE，タイプ3 NOTIFICATION，タイプ4 KEEPALIVE の4つである。経路の追加（NLRI）や削除（Withdrawn Routes）を運ぶのが UPDATE，接続を保つために定期的に送るのが KEEPALIVE である。パスアトリビュート（LOCAL_PREF など）も UPDATE に入る。

e：BGP テーブルから選んだ最適経路を，実際のパケット転送に使うルーティングテーブルに載せる。f：LOCAL_PREF は値の大きい経路を優先する（既定値は多くの実装で100）。間違えやすい点として，MED は逆に小さい方が優先される。AS 内の優先度が LOCAL_PREF，隣の AS に伝える希望が MED と区別しておく。

本文の根拠

図3の概要

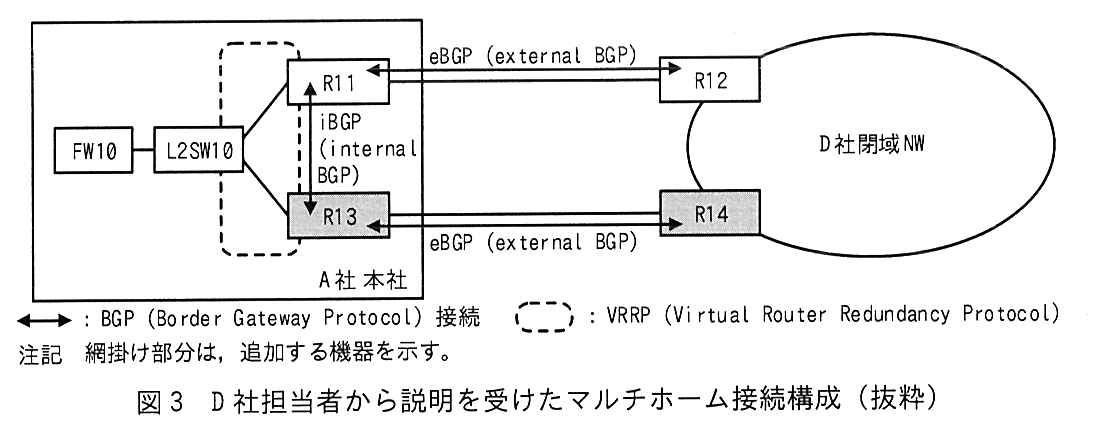

R11 と R12 との間，R13 と R14 との間は eBGP で接続する。⑤R11 と R13 との間は iBGP で接続し，あわせて next-hop-self 設定を行う。

BGP では，eBGP で受け取った経路を iBGP ピアに広告するとき，NEXT_HOP アトリビュートを書き換えずにそのまま渡すのが原則である。R11 が R12 から受け取った経路を R13 に渡すと，ネクストホップは R12 のアドレスのままになる。R13 は R12 と直接つながっておらず，そのアドレスへの経路を持たなければ，この経路を使えない。

next-hop-self を設定すると，iBGP で広告する経路のネクストホップを広告するルータ自身のアドレスに書き換える。R11 と R13 は同じ L2SW10 のセグメントにいるので，R13 から見ればネクストホップ R11 には直接届く。どちらか一方の専用線が切れても，もう一方のルータを経由して D 社閉域 NW に抜けられる。

字数の詰め方。解答例は9字。「自身の IP アドレス」だけでよい。「R11 の IP アドレス」のように特定のルータ名を書くと，R13 側の設定に当てはまらなくなる。

本文の根拠

表3

タイプ4 d：BGP 接続の確立や BGP 接続の維持のために交換する。

表3

タイプ2 c：経路情報の交換に利用する。経路の追加や削除が発生した場合に送信される。

BGP ピア間で定期的にやり取りされるのはタイプ4の KEEPALIVE である。UPDATE は経路の追加や削除が起きたときにしか送られないので，変化が無ければ流れない。そこで，ピアが生きていることを KEEPALIVE で確かめる。RFC 4271 では，OPEN で合意したホールドタイムの間に KEEPALIVE も UPDATE も届かなければ，ホールドタイマが満了したとして NOTIFICATION を送り，BGP 接続を閉じる。その相手から受け取っていた経路は無効になり，BGP テーブルから消える。

表3で「BGP 接続の維持のために交換する」とあるのが KEEPALIVE である。経路が消えれば最適経路選択がやり直され，もう一方の専用線の経路に切り替わる。これがマルチホームの切替えの仕組みになる。

字数の詰め方。動作は解答例22字。「BGP 接続を切断する」と「経路情報がクリアされる（削除される）」の2点を入れる。接続の切断だけでは，経路の切替えにつながる点が抜ける。

本文の根拠

〔マルチホーム接続〕

⑥BGP の導入を行った後に VRRP の導入を行う必要がある

図3の概要

R11 と R13 との間では VRRP を利用する。FW10 は VRRP で定義する仮想 IP アドレスをネクストホップとして静的経路設定を行う。

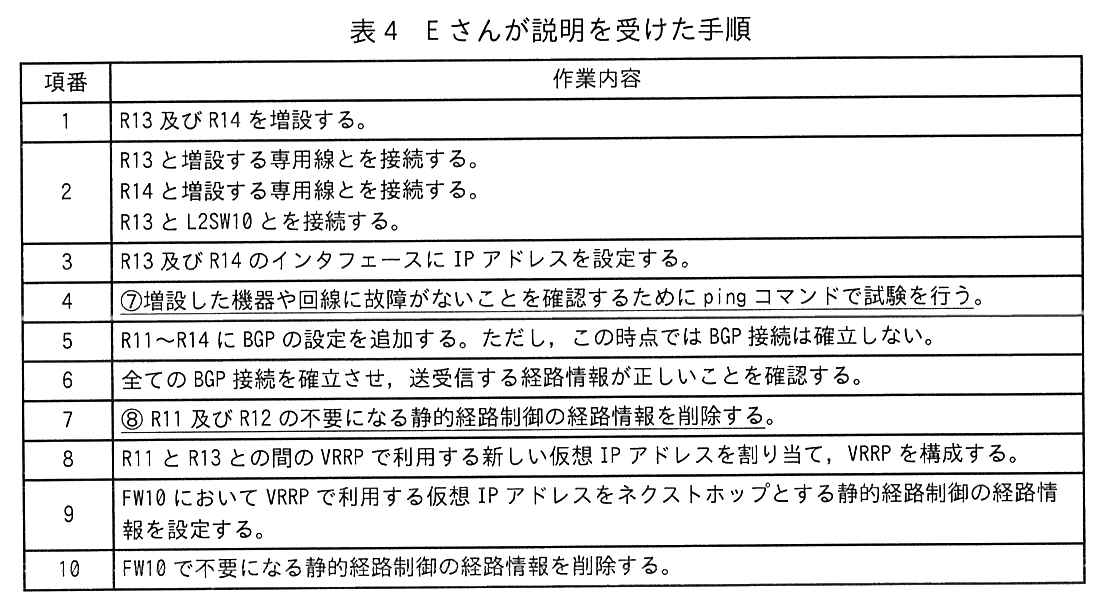

表4 項番3

R13 及び R14 のインタフェースに IP アドレスを設定する。

VRRP を構成すると，FW10 が仮想 IP アドレスに送ったパケットは，そのときのマスターが受け取る。増設したばかりの R13 は，BGP を導入する前は D 社閉域 NW 向けの経路を持っていない（表4 項番3までで設定したのはインタフェースのアドレスだけ）。この状態で R13 が何らかの理由でマスターになると，R13 は受け取ったパケットの宛先への経路が無く，捨ててしまう。

先に BGP を導入すれば，R13 は R14 との eBGP と R11 との iBGP で経路を受け取っている。どちらのルータがマスターになっても転送できる状態を作ってから VRRP を入れる，という順序である。

字数の詰め方。解答例は46字。「VRRP マスターになった R13」「経路情報を保持していない」「受信したパケットを転送できない」の3つを因果の順につなぐ。経路が無いことだけ書いて，パケットが落ちるという結果を書かないと理由として弱い。

採点講評（IPA）

設問2では，(4)の正答率がやや低かった。BGPやVRRPといったプロトコルを導入する過程において，ルータの経路情報がどのように変化するか，具体的にイメージできるようしっかり理解をしてほしい。

本文の根拠

表4 項番4

⑦増設した機器や回線に故障がないことを確認するために ping コマンドで試験を行う。

表4 項番2

R13 と増設する専用線とを接続する。R14 と増設する専用線とを接続する。R13 と L2SW10 とを接続する。

項番2で増設した接続は，R13 と R14 を結ぶ専用線と，R13 と L2SW10 の間の2本である。ping で故障の有無を確かめるなら，それぞれを通る組合せで試す。専用線は R13 と R14 の間（どちら向きでもよい）。R13 と L2SW10 の間は，同じセグメントにいる FW10 か R11 と R13 の間で試す。これで R13・R14 と2本の回線を全部通る。

確認すべき内容は，応答が返ることだけでなく，パケットロスが発生しないことである。回線の品質不良やインタフェースの不調は，応答は返るが一部が落ちるという形で現れることが多い。ある程度の回数を送ってロスが無いことを見る。

字数の詰め方。確認すべき内容は解答例14字。「パケットロスが発生しない」と言い切る。組合せの①②は順不同で，送信元と宛先を逆にしてもよい。R11 と FW10 のように，増設した機器を通らない組合せは答えにならない。

本文の根拠

表4 項番7

⑧R11 及び R12 の不要になる静的経路制御の経路情報を削除する。

図3の概要

既存の R11 と R12 は，静的経路制御から BGP による動的経路制御に変更する。

ルータは，同じ宛先への経路を複数の経路制御の方法（静的経路，OSPF，BGP など）から知ったとき，方法ごとに決めた優先度で一つを選んでルーティングテーブルに載せる。この優先度は実装ごとの値で（アドミニストレーティブディスタンスなどと呼ばれる），多くのルータで静的経路は BGP より優先される。R11 と R12 に静的経路が残っていると，項番6で BGP 接続を確立しても，同じ宛先の BGP の経路はテーブルに入らない。

項番6で BGP の経路が正しく送受信されていることを確かめてから，項番7で静的経路を消す。消した時点で BGP の経路がテーブルに反映される。この順にすることで，経路の無い時間を作らずに切り替えられる。

字数の詰め方。解答例は30字。「BGP と比較して静的経路制御の方が優先される」が核心で，「経路情報は」の主語も添える。「静的経路の方が信頼できるから」のような理由付けは，優先順位の仕組みを言っていないので避ける。

本文の根拠

〔マルチホーム接続〕

⑨想定する障害の発生箇所と内容を障害一覧としてまとめた。

図3の概要

増設する専用線の契約帯域幅は既設の専用線と同じにし，平常時は既設の専用線を利用し，障害発生時には増設する専用線を利用する。

図3

A 社本社で FW10 が L2SW10 に接続し，L2SW10 が R11 と R13 に接続している。

マルチホームで冗長化したのは，図3の R11 と R13 から先の2系統である。1系統は L2SW10－R11－（既設の専用線）－R12，もう1系統は L2SW10－R13－（増設の専用線）－R14 になっている。障害試験では，この2系統の上で壊れうる箇所を一つずつ止め，もう一方に切り替わることを確かめる。

2系統の構成要素を並べると，機器は R11，R12，R13，R14，回線は R11－R12，R13－R14，R11－L2SW10，R13－L2SW10 の各回線である。このうち R12 と R14 は D 社で試験済みとされているので除く。残る R11，R13 と4本の回線の計六つが答えになる。FW10 と L2SW10 は1台ずつで冗長化されていないので，マルチホームの試験の対象ではない。

間違えやすい点。回線は「R11 と R12 とを接続する回線」のように両端を書いて特定する。「専用線」だけでは既設か増設かが分からない。L2SW10 側の回線は VRRP の切替え（マスターの交代）を確かめる試験になり，専用線側は BGP の経路の切替えを確かめる試験になる。六つはどの順で書いてもよい。

本文の根拠

〔インターネット接続の切替え〕

⑩FW10 の設定変更は D 社閉域 NW の設定変更とタイミングを合わせて実施する必要がある

図1の概要

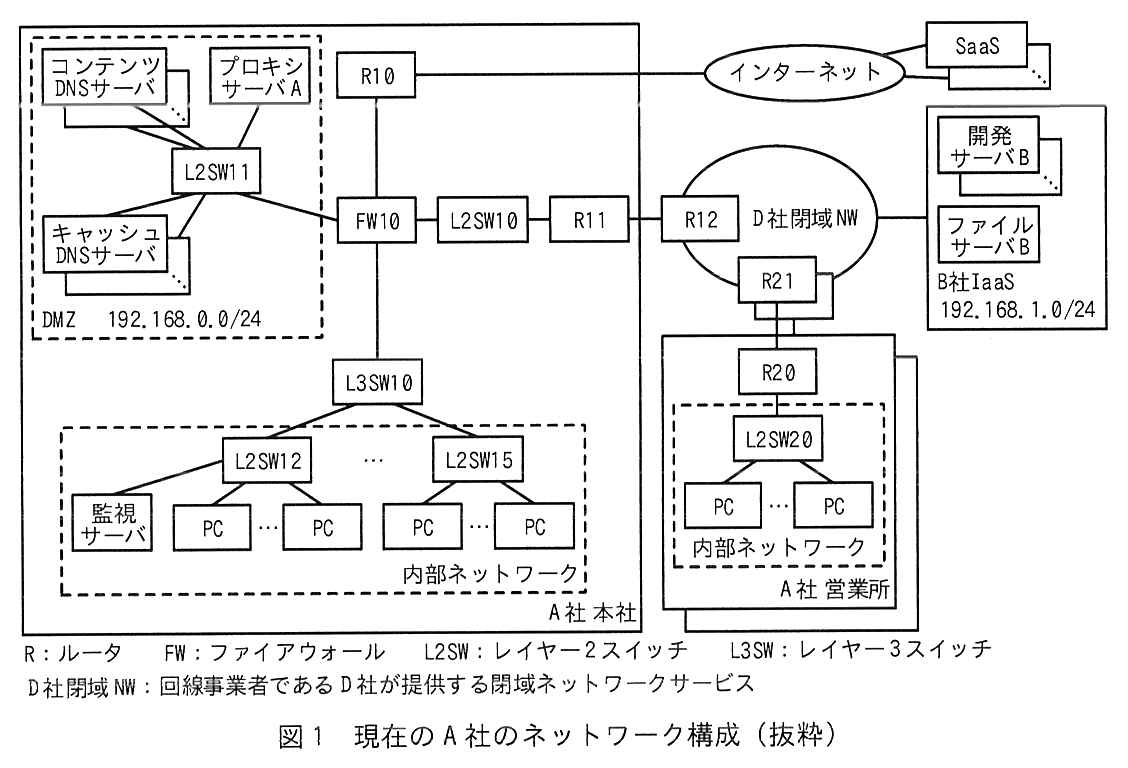

A 社は，本社設置の R10 を経由してインターネットに接続している。

〔インターネット接続の切替え〕

A 社とインターネットとの通信を，R10 経由から FW40 経由になるようにインターネット接続を切り替える。

切替え前は，A 社のインターネット接続の出口は本社の R10 である。営業所や IaaS からインターネットに向かうパケットも本社を通るので，D 社閉域 NW のデフォルトルートは A 社本社（R11 や R13）を向いている。一方，切替え後の FW10 のデフォルトルートは，R10 ではなく D 社閉域 NW 側（R11 と R13 の VRRP の仮想 IP アドレス）を向く。

D 社閉域 NW の設定を変える前に FW10 だけを切り替えると，FW10 はインターネット宛てのパケットを D 社閉域 NW に送り，D 社閉域 NW はそれを本社に送り返す。パケットは FW10 と D 社閉域 NW の間を TTL が尽きるまで往復し，インターネットに出られない。これがルーティングのループである。だから D 社閉域 NW のデフォルトルートを FW40 に向ける変更と同時に行う。

字数の詰め方。解答例は16字。「ルーティングのループが発生する」と現象の名前で言い切る。「通信できなくなる」だけでは，なぜタイミングを合わせるのかが伝わらない。

採点講評（IPA）

設問3では，(1)の正答率がやや低かった。設定変更に伴うネットワークに対する影響を問う問題であるが，インターネットが利用不可になるなどの解答が散見された。ネットワーク技術者として根本の原因を突き止め，インターネットが利用不可になるのはなぜなのか，技術的な内容を解答してほしい。

本文の根拠

〔インターネット接続の切替え〕

⑪インターネット接続の切替えを行うと一部の部門で業務に影響がある

図1の概要

これらの SaaS では送信元 IP アドレスによってアクセス制限をしているものもある。

〔インターネット接続の切替え〕

FW40 には新たにグローバル IP アドレスが割り当てられる。FW40 を経由するインターネット宛ての通信は NAPT 機能によって IP アドレスとポート番号の変換が行われる。

今は，インターネット宛ての通信は FW10 の NAPT で FW10 のグローバル IP アドレスに変換されてから出ていく。切替え後は FW40 の NAPT で，FW40 に新たに割り当てられたグローバル IP アドレスに変換される。SaaS から見た A 社の送信元 IP アドレスが変わる。

一部の部門が独自に契約した SaaS には，送信元 IP アドレスでアクセスを制限しているものがある。そうした SaaS は FW10 のアドレスだけを許可しているので，切替え後は A 社からのアクセスを拒否する。影響が「一部の部門」に限られるのはこのためで，全部門で使う SaaS には送信元の制限の話は出てこない。

字数の詰め方。解答例は15字。「送信元 IP アドレスが変わる」が核心である。アクセス制限で拒否されるという結果まで書ければよりよいが，20字に収めるなら原因を優先する。

本文の根拠

〔インターネット接続の切替え〕

⑫一定期間，プロキシサーバA からのインターネット宛ての通信だけは既存の R10 経由になるようにする。

〔インターネット接続の切替え〕

業務に影響がある一部の部門には切替え期間中はプロキシサーバA が利用可能なことを案内する

図4

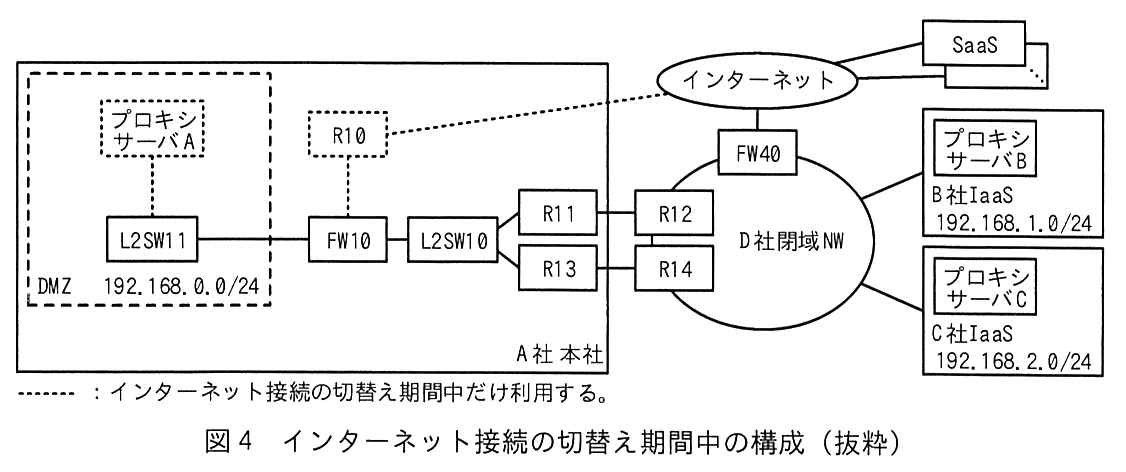

A 社本社では，FW10 に DMZ（192.168.0.0/24）の L2SW11，R10，L2SW10 が接続している。

ポリシーベースルーティングは，宛先だけで経路を決める通常のルーティングと違い，送信元などの条件に合うパケットだけ別のネクストホップに送る機能である。切替え後の FW10 のデフォルトルートは D 社閉域 NW 側を向くが，プロキシサーバA が送るインターネット宛てのパケットだけは R10 に送りたい。条件は「送信元がプロキシサーバA」かつ「宛先がインターネット」，動作は「ネクストホップを R10 にする」である。

こうしておけば，送信元 IP アドレスで制限された SaaS を使う部門は，切替え期間中もプロキシサーバA 経由で，これまでと同じ FW10 のグローバル IP アドレスからアクセスできる。図4で R10 とプロキシサーバA が点線（切替え期間中だけ利用）になっているのはこのためである。

字数の詰め方。解答例は58字。送信元の条件，宛先の条件，ネクストホップの3つを全部入れる。宛先の条件を落とすと，プロキシサーバA から社内や IaaS への通信まで R10 に向かってしまう。

本文の根拠

〔インターネット接続の切替え〕

⑬恒久対応として設定変更の依頼を事前に行うことにした。

図1の概要

A 社の一部の部門では，担当する業務に応じてインターネット上の SaaS を独自に契約し，利用している。これらの SaaS では送信元 IP アドレスによってアクセス制限をしているものもある。

プロキシサーバA 経由の迂回は，切替え期間中だけの暫定策である。プロキシサーバA はいずれ廃止するので，恒久的には SaaS 側で許可する送信元 IP アドレスを，FW10 のアドレスから FW40 に割り当てられたグローバル IP アドレスに変えてもらう必要がある。

これらの SaaS は一部の部門が独自に契約しているので，システム部が直接設定を変えることはできない。そこで該当部門に，SaaS の送信元 IP アドレスによるアクセス制限の設定変更を事前に依頼する。本文でも，プロキシサーバA のログで利用が無くなったことを確かめてから廃止するとしており，各部門の設定変更が済んだかを確かめる手順になっている。

字数の詰め方。解答例は28字。「SaaS の」「送信元 IP アドレスによるアクセス制限の」「設定変更」を残す。字数に余裕があれば「FW40 のグローバル IP アドレスを許可するように」と変更の中身を足してよい。

本文の根拠

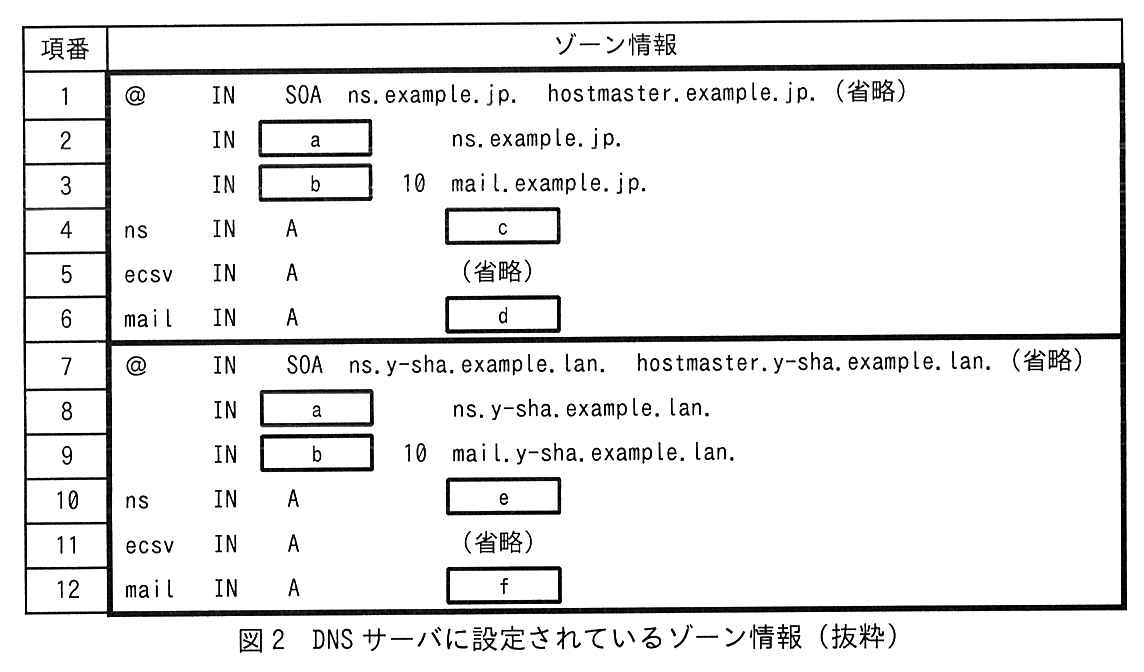

図2 項番2〜6

項番2：IN a ns.example.jp.。項番3：IN b 10 mail.example.jp.。項番4：ns IN A c。項番5：ecsv IN A（省略）。項番6：mail IN A d。

図2 項番10〜12

項番10：ns IN A e。項番11：ecsv IN A（省略）。項番12：mail IN A f。

表1

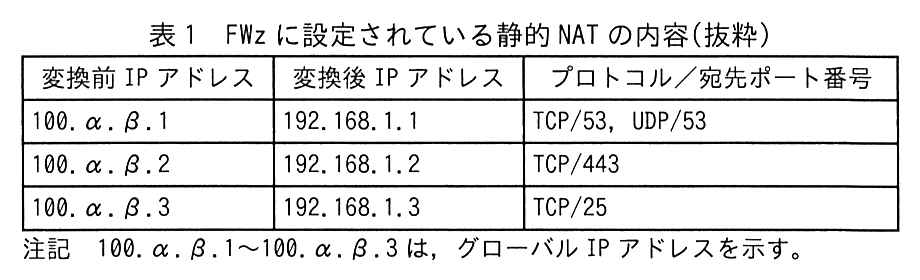

100.α.β.1 → 192.168.1.1，TCP/53，UDP/53。100.α.β.2 → 192.168.1.2，TCP/443。100.α.β.3 → 192.168.1.3，TCP/25。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

DMZ の DNS サーバは，EC サイトのインターネット向けドメイン example.jp と，社内向けドメイン y-sha.example.lan の二つのドメインのゾーン情報を管理する。

a・b：ゾーンの権威 DNS サーバを示すのが NS レコード，メールの配送先を示すのが MX レコードである（RFC 1035）。項番3の「10」は MX レコードにだけある優先度（プリファレンス）の値で，これが MX だと決める手掛かりになる。項番8・9も同じ形なので，a と b は二つのゾーンで同じ字句が入る。

c・d：項番1〜6はインターネット向けの example.jp のゾーンなので，インターネットから届くグローバル IP アドレスを書く。表1の静的 NAT で，DNS（TCP/UDP 53）は 100.α.β.1，SMTP（TCP 25）は 100.α.β.3 が受けている。したがって ns は 100.α.β.1，mail は 100.α.β.3 になる。e・f：項番7〜12は社内向けの y-sha.example.lan で，運用 PC は広域イーサ網経由で DMZ に直接届くので，NAT 変換後のプライベートアドレス 192.168.1.1（ns）と 192.168.1.3（mail）を書く。

間違えやすい点。同じホストでもゾーンによって書くアドレスが違う。表1の「変換前」がインターネット向け，「変換後」が社内向けと対応させれば取り違えない。ecsv が 100.α.β.2／192.168.1.2 であることも同じ表から読める。

本文の根拠

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

会員企業の事務用品購入の担当者（以下，購買担当者という）は，Web ブラウザで https://ecsv.example.jp/ を指定して EC サーバにアクセスする。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

EC サーバに登録されているサーバ証明書は一つであり，マルチドメインに対応していない。

TLS のハンドシェイクでは，サーバがサーバ証明書を送り，Web ブラウザはその証明書に書かれたドメイン名と，自分がアクセスしようとした URL のホスト名が一致するかを確かめる（RFC 2818，RFC 6125）。一致しなければ，なりすましの疑いがあるとして警告を出す。

EC サーバの証明書は一つだけで，マルチドメインに対応していない。購買担当者がインターネットから使う https://ecsv.example.jp/ 向けに作られているので，コモン名は ecsv.example.jp である。運用 PC から https://ecsv.y-sha.example.lan/ でアクセスすると，URL のホスト名と証明書のコモン名が食い違い，エラーになる。

字数の詰め方。解答例は20字。「コモン名」と「URL のドメイン」が「異なる」の3語で足りる。なお，現在のブラウザは主に証明書の SAN（サブジェクト代替名）を照合するが，設問はコモン名に着目せよと指定しているので，コモン名で書く。

本文の根拠

〔EC サイトの応答速度の低下〕

(4) ssh コマンドで①ecsv.y-sha.example.lan にアクセスして CPU 使用率を調べたところ，設計値を大きく超えていた。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

L3SW には，DMZ への経路とデフォルトルートが設定されている。

図1

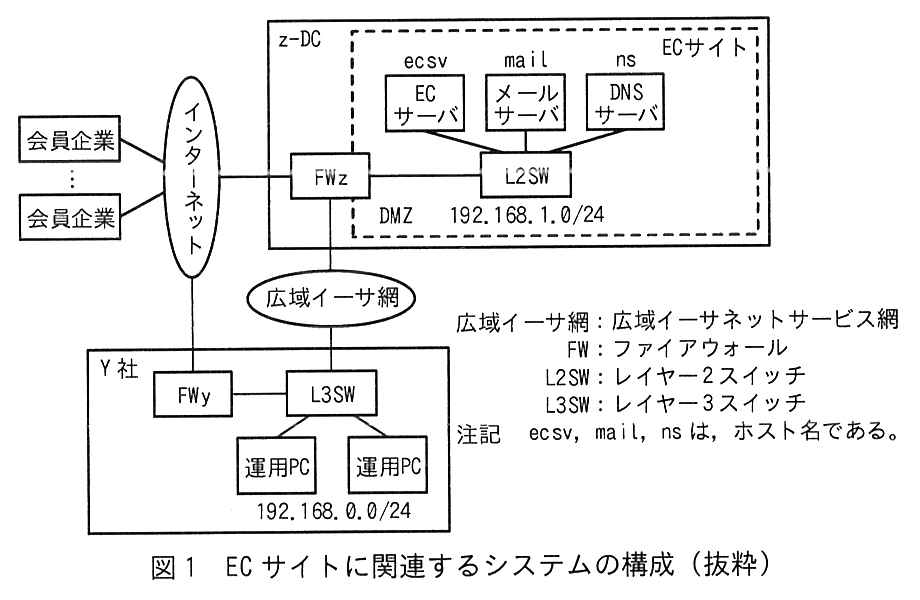

z-DC では，インターネットに FWz が接続し，FWz は DMZ（192.168.1.0/24）の L2SW と広域イーサ網に接続している。

運用 PC は DMZ の DNS サーバで名前解決するので，ecsv.y-sha.example.lan は社内向けゾーンのプライベートアドレス 192.168.1.2 に解決される。宛先がプライベートアドレスなのでインターネットは通らず，本文の説明どおり広域イーサ網を経由する。

図1で経路をたどると，運用 PC は L3SW につながり，L3SW は DMZ への経路に従って広域イーサ網に送る。広域イーサ網の先は z-DC の FWz で，FWz から DMZ の L2SW を経て EC サーバに届く。経由する機器は L3SW，FWz，L2SW の3台である。

間違えやすい点。FWy は運用 PC からインターネットへの出口で，この通信では通らない。広域イーサ網はサービス網であり，図1中の機器名ではないので答えに含めない。「全て」とあるので一つでも欠けると誤りになる。

本文の根拠

〔EC サーバの増強構成の設計〕

EC サーバの増強策としてスケール g 方式とスケール h 方式を比較検討し，EC サイトを停止せずに EC サーバの増強を行える，スケール h 方式を採用することを考えた。

スケールアップは，サーバ1台の CPU やメモリを増やして性能を上げる方式である。部品の交換やより大きなサーバへの移行の間，そのサーバを止める必要がある。スケールアウトは，同じ役割のサーバの台数を増やし，負荷分散装置などで処理を振り分けて全体の性能を上げる方式である。既存のサーバを動かしたまま台数を足せる。

本文は「EC サイトを停止せずに」増強できる方を採用しており，その後に EC サーバを増設して LB で振り分ける構成を設計している。停止しないで済み，台数を増やすのが h のスケールアウト，比較の相手が g のスケールアップになる。

間違えやすい点。g と h を逆に書くと両方誤りになる。後の文で h が2回出てくるので，採用した方を h に置く。

本文の根拠

〔EC サーバの増強構成の設計〕

②EC サーバを 2 台にすれば EC サイトは十分な処理能力をもつことになるが，2 台増設して 3 台にし

〔EC サーバの増強構成と LB の設定〕

はい。まず，メンテナンスを行う EC サーバを負荷分散の対象から外し，その後に，運用 PC から当該 EC サーバにアクセスして，メンテナンス作業を行います。

〔LB の制御方式の検討〕

振分け先のサーバの稼働状態を定期的に監視し，障害が発生したサーバを負荷分散の対象から外す機能である。

2台で必要な処理能力をちょうど満たす構成では，1台が故障すると残り1台に全部の処理が掛かり，今と同じ処理能力不足に戻る。1台余分に持っておけば（いわゆる N＋1 構成），1台が止まっても残りの2台で必要な能力を保てる。

本文では，ヘルスチェックで障害が起きたサーバを負荷分散の対象から外し，メンテナンスのときもサーバを対象から外すとしている。どちらの場合も1台が抜けた状態で運転が続くので，抜けても応答速度が落ちない台数が要る。設問は将来のアクセス増加を考えないとしているので，余裕の目的は故障時に絞られる。

字数の詰め方。解答例は30字。「1台故障時にも」と「応答速度の低下を発生させない」を残す。「可用性を高めるため」だけでは，2台でも1台故障時にサービス自体は続くので，3台にする理由として足りない。

本文の根拠

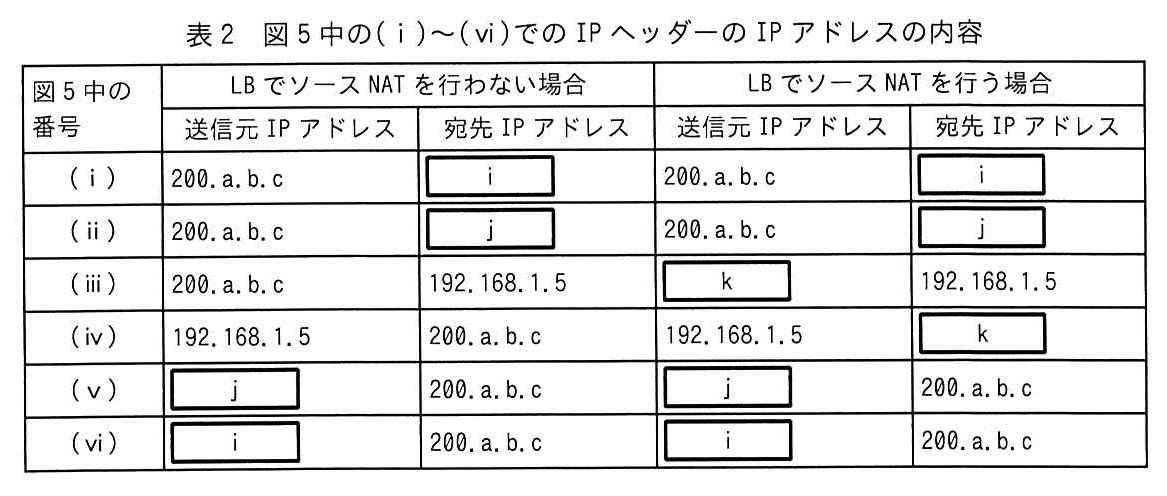

表2

(ⅰ)：行わない場合 送信元 200.a.b.c，宛先 i。

表2

(ⅲ)：行わない場合 送信元 200.a.b.c，宛先 192.168.1.5。行う場合 送信元 k，宛先 192.168.1.5。

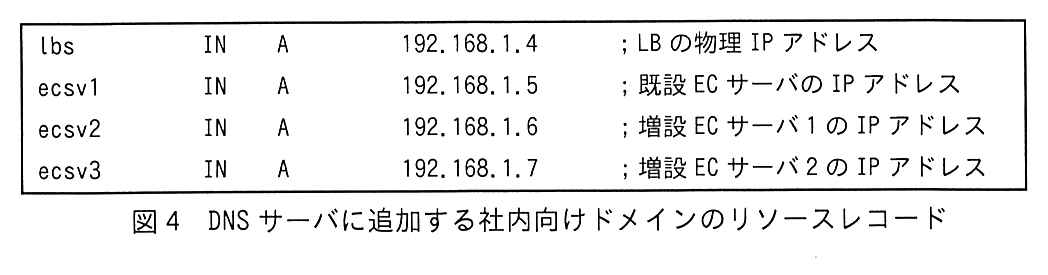

図4

lbs IN A 192.168.1.4 ;LB の物理 IP アドレス。ecsv1 IN A 192.168.1.5 ;既設 EC サーバの IP アドレス。

表1

100.α.β.2 → 192.168.1.2，TCP/443。

i：購買担当者の PC は ecsv.example.jp を名前解決し，図2の項番5（インターネット向けゾーン）から得たアドレスに送る。表1で HTTPS（TCP/443）を受けているのは 100.α.β.2 なので，(ⅰ)の宛先は 100.α.β.2 である。j：FWz の静的 NAT で宛先が 192.168.1.2 に変換され，(ⅱ)で LB に届く。増強後は 192.168.1.2 が LB の仮想 IP アドレスになる（設問4(1)）。LB が宛先を既設 EC サーバの 192.168.1.5 に変えて(ⅲ)で送る。

戻りは逆に，LB が送信元を 192.168.1.5 から 192.168.1.2 に戻して(ⅴ)で送り，FWz が 100.α.β.2 に戻して(ⅵ)で PC に届く。表2の(ⅴ)が j，(ⅵ)が i になっているのはこのためで，行きと戻りで同じ値になることが検算になる。k：ソース NAT を行う場合，LB は送信元を自分のアドレスに変える。図4で LB の物理 IP アドレスは 192.168.1.4 である。戻りの(ⅳ)では既設 EC サーバがこのアドレスに返す。

間違えやすい点。k に仮想 IP アドレスの 192.168.1.2 を書かない。仮想 IP アドレスは購買担当者から見た負荷分散用の宛先で，ソース NAT に使うのは LB 自身の物理アドレスである。

採点講評（IPA）

設問3では，(3)jの正答率が低かった。図5の構成では，PCはLBに設定された仮想IPアドレス宛てにパケットを送信するが，ファイアウォールに設定されたNATは変更されないことから，表1を基に正答を導き出してほしい。

本文の根拠

〔EC サーバの増強構成と LB の設定〕

③図2中の項番5と項番11のリソースレコードは，図3の構成では図1とは違う機器の特別な IP アドレスを示すことになります。

〔EC サーバの増強構成の設計〕

導入する LB には，負荷分散用の IP アドレスである仮想 IP アドレスで受信したパケットを EC サーバに振り分けるとき

〔EC サーバの増強構成と LB の設定〕

LB を利用して EC サーバを増強する構成を考えました。購買担当者が EC サーバにアクセスするときの URL の変更は不要です。

項番5と項番11は ecsv の A レコードで，図1の構成では EC サーバのアドレス（インターネット向けは 100.α.β.2，社内向けは 192.168.1.2）を示していた。増強後も URL とゾーン情報を変えないので，ecsv.example.jp も ecsv.y-sha.example.lan も同じアドレスを指したままである。ところが既設 EC サーバは図4のとおり ecsv1（192.168.1.5）に移るので，192.168.1.2 は LB が引き継ぐ。

LB はこの 192.168.1.2 で受けたパケットを3台の EC サーバに振り分ける。本文はこれを「負荷分散用の IP アドレスである仮想 IP アドレス」と呼んでいる。図4の lbs（192.168.1.4）は LB の物理 IP アドレスで，これとは別に持つアドレスである。

間違えやすい点。呼称は「本文中の字句で」とあるので，VIP やバーチャル IP ではなく「仮想 IP アドレス」と書く。機器は図3中の機器名で「LB」とする。

本文の根拠

〔EC サーバの増強構成と LB の設定〕

また，④図4のリソースレコードの追加に対応して，既設 EC サーバに設定されている二つの情報を変更します。

図4

ecsv1 IN A 192.168.1.5 ;既設 EC サーバの IP アドレス。

図4で既設 EC サーバには，ホスト名 ecsv1 と IP アドレス 192.168.1.5 が割り当てられる。これまで既設 EC サーバはホスト名 ecsv，IP アドレス 192.168.1.2 で動いていた。DNS に新しいレコードを足すだけではサーバ自身の設定は変わらないので，サーバ側でホスト名を ecsv1 に，自身の IP アドレスを 192.168.1.5 に変える。

192.168.1.2 は LB の仮想 IP アドレスとして使う（設問4(1)）。既設 EC サーバがそのアドレスを持ったままだと，同じセグメントで IP アドレスが重複してしまう。この点からも IP アドレスの変更が欠かせない。

間違えやすい点。デフォルトゲートウェイは下線⑤で別に変更するとしているので，下線④の二つの情報には入らない。解答例の「（自身の）」は省いてもよい。

本文の根拠

〔EC サーバの増強構成と LB の設定〕

現在の EC サーバの運用を変更しないために，ソース NAT は行わない予定です。この場合，パケットの転送を図5の経路にするために，⑤既設 EC サーバでは，デフォルトゲートウェイの IP アドレスを変更します。

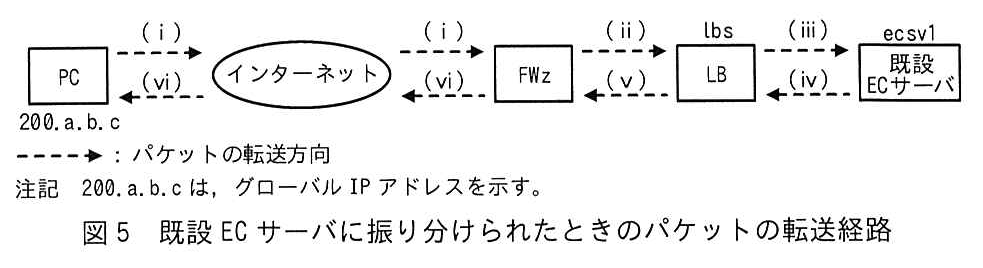

図5

戻りのパケットは，既設 EC サーバから LB へが (ⅳ)，LB から FWz へが (ⅴ)

ソース NAT を行わないと，既設 EC サーバに届くパケットの送信元は PC のグローバルアドレス 200.a.b.c のままである。既設 EC サーバの応答はインターネット宛てになるので，デフォルトゲートウェイに送られる。図1の構成では EC サーバのデフォルトゲートウェイは FWz だった。そのままだと応答は LB を通らずに FWz に直接届き，送信元が 192.168.1.5 のまま出ていく。LB で宛先を変換した通信の戻りが LB を通らないので，PC は応答を受け取れない。

図5では，戻りのパケット(ⅳ)が既設 EC サーバから LB に向かっている。そのためには既設 EC サーバのデフォルトゲートウェイを LB に向け，LB で送信元を仮想 IP アドレスに戻してから FWz に渡す必要がある。

間違えやすい点。この設定をすると，運用 PC（広域イーサ網側）への応答も LB に向かう。LB はルータとして動作しないので，W 課長の指摘どおり運用 PC から EC サーバと通信できなくなる。これが後のソース NAT への方針変更につながる。

本文の根拠

〔EC サーバの増強構成と LB の設定〕

対策方法として，EC サーバに設定するデフォルトゲートウェイを図1の構成時のままとし，LB ではソース NAT を行うとともに，⑥EC サーバ宛てに送信する HTTP ヘッダーに X-Forwarded-For フィールドを追加するようにします。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

EC サーバは，アクセス元の IP アドレスなどをログとして管理している。

LB でソース NAT を行うと，EC サーバに届くパケットの送信元 IP アドレスは，すべて LB の 192.168.1.4 になる。EC サーバからはアクセス元の PC が区別できなくなる。X-Forwarded-For は，プロキシや LB が中継するときに元のクライアントの IP アドレスを書き込む HTTP ヘッダーのフィールドである（広く使われている慣習で，同じ目的を標準化したものに RFC 7239 の Forwarded ヘッダーがある）。

EC サーバはアクセス元の IP アドレスをログとして管理している。ソース NAT の後もこの運用を続けるために，LB が元の送信元アドレス 200.a.b.c を X-Forwarded-For に入れて EC サーバに渡す。EC サーバはこのフィールドをログに記録すればよい。

字数の詰め方。解答例は28字。「EC サーバに」「アクセス元 PC の IP アドレスを」「通知する」を残す。字数が余れば「ログに記録するため」と目的を足してもよい。

本文の根拠

〔EC サーバの増強構成と LB の設定〕

いいえ。増設 EC サーバにはインストールせずに⑦既設 EC サーバ内のサーバ証明書の流用で対応できます。

〔EC サーバの増強構成と LB の設定〕

⑥EC サーバ宛てに送信する HTTP ヘッダーに X-Forwarded-For フィールドを追加する

LB が HTTP ヘッダーに X-Forwarded-For を足すには，HTTPS の暗号を LB で解いて HTTP の中身を読み書きする必要がある。つまり TLS の終端は EC サーバではなく LB になる。購買担当者の Web ブラウザと TLS のハンドシェイクをするのは LB なので，サーバ証明書は LB に置けばよく，3台の EC サーバにはそれぞれ要らない。

購買担当者がアクセスする URL は https://ecsv.example.jp/ のまま変わらないので，既設 EC サーバが使っているサーバ証明書（コモン名 ecsv.example.jp）がそのまま使える。ただし TLS で自分を証明するには証明書と対になる秘密鍵が要るので，証明書と秘密鍵のペアを LB に移す。

字数の詰め方。解答例は40字。「サーバ証明書と秘密鍵のペア」と「LB に移す」の2点が必須である。証明書だけでは TLS の鍵交換や署名ができない。

採点講評（IPA）

設問4では，(5)の正答率が低かった。サーバ証明書は，サーバの公開鍵の正当性をCAが保証するものであり，秘密鍵とサーバ証明書とが一緒に管理されることで，TLSでは，サーバの認証及びデータの暗号化に用いられる共通鍵の安全な配送が可能になることを理解してほしい。

本文の根拠

〔LB の制御方式の検討〕

⑧IP アドレスとポート番号との組合せでアクセス元を識別する場合は，TCP コネクションが切断されると再接続時にセッション維持ができなくなる問題が発生する。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

Web ブラウザによる EC サーバへのアクセスの開始から終了までの一連の通信を，セッション ID を基に，同一のセッションとして管理する。

クライアントが TCP コネクションを張るとき，送信元ポート番号には OS がその都度空いている番号（エフェメラルポート）を選ぶ。コネクションが切れて張り直すと，同じ PC からでも別のポート番号になることが多い。途中に会員企業側の NAPT があれば，変換後のポート番号も張り直しのたびに変わる。

EC サーバのセッションは，アクセスの開始から終了までの一連の通信を Cookie のセッション ID で束ねたもので，その間に TCP コネクションは何度も張り直されうる。LB が IP アドレスとポート番号の組でアクセス元を見分けると，張り直した後の通信を別のアクセス元とみなし，別の EC サーバに振り分けることがある。振り分けられたサーバはそのセッションを知らないので，ログイン状態やカートの中身が引き継がれない。

字数の詰め方。解答例は37字。「TCP コネクションが再設定されるたびに」と「ポート番号が変わる（可能性がある）」を残す。IP アドレスは変わらないので，ポート番号の側に絞って書く。

本文の根拠

〔LB の制御方式の検討〕

⑨Cookie 中のセッション ID と振分け先のサーバから構成されるセッション管理テーブルを LB が作成し，このテーブルを使用してセッションを維持する方式を利用する。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

Web ブラウザから最初にアクセスを受けたときに，ランダムな値のセッション ID を生成する。

〔EC サイトに関連するシステムの構成，運用及びセッション管理方法〕

Web ブラウザへの応答時に，Cookie にセッション ID を書き込んで送信する。

セッション ID を作るのは LB ではなく EC サーバである。Web ブラウザが最初にアクセスしたとき，リクエストにはまだセッション ID が無いので，LB は負荷分散機能で振分け先を決める。振り分けられた EC サーバがセッション ID を生成し，応答の Cookie に書き込んで返す。LB はこの応答を中継するときに，初めて見るセッション ID と，応答を返してきたサーバの組を記録する。

以後，同じ Web ブラウザからのリクエストには Cookie でそのセッション ID が付いてくるので，LB はテーブルを引いて同じサーバに送る。テーブルに新しいレコードが加わるのは，サーバの応答に含まれるセッション ID がまだテーブルに無いときだけである。

字数の詰め方。解答例は49字。「サーバからの応答に含まれる」「Cookie 中のセッション ID が」「テーブルに存在しない」の3つを残す。「リクエストに Cookie が無い場合」と書くと，その時点ではまだセッション ID も振分け先の組も決まっていないので，登録の条件としてずれる。

採点講評（IPA）

設問5では，(2)の正答率が低かった。本文中の記述から，サーバがセッションIDを生成する条件，cookieにセッションIDを書き込む条件，及び導入予定のLBがセッション管理テーブルを作成する条件が分かるので，これら三つの条件を基に，セッション管理テーブルに新たなレコードが登録される場合を導き出してほしい。

本文の根拠

〔LB の制御方式の検討〕

⑩ヘルスチェックは，レイヤー3，4 及び 7 の各レイヤーで稼働状態を監視する方式があり，ここではレイヤー7 方式を利用する。

〔LB の制御方式の検討〕

振分け先のサーバの稼働状態を定期的に監視し，障害が発生したサーバを負荷分散の対象から外す機能である。

レイヤー3 方式は ICMP Echo（ping）でサーバの IP 層が応答するかを，レイヤー4 方式は TCP の 443 番などに接続してポートが待ち受けているかを見る。どちらも，EC サイトのアプリケーションが正しく処理を返せるかまでは確かめない。アプリケーションが異常終了していたり，内部エラーを返していたりしても，OS が動いていれば ping は通り，プロセスが残っていれば TCP 接続もできることがある。

レイヤー7 方式は，実際に HTTP のリクエストを送り，ステータスコードや応答の中身が期待どおりかを確かめる。サービスとして使える状態かを見るので，使えないサーバを負荷分散の対象から確実に外せる。問1の設問1(2)で ping 監視では不十分だった理由と同じ考え方である。

字数の詰め方。解答例は22字。「サービスが稼働しているかどうか」を「検査しない」と言う。「アプリケーションの異常を検知できないから」のように書いても趣旨は同じである。

本文の根拠

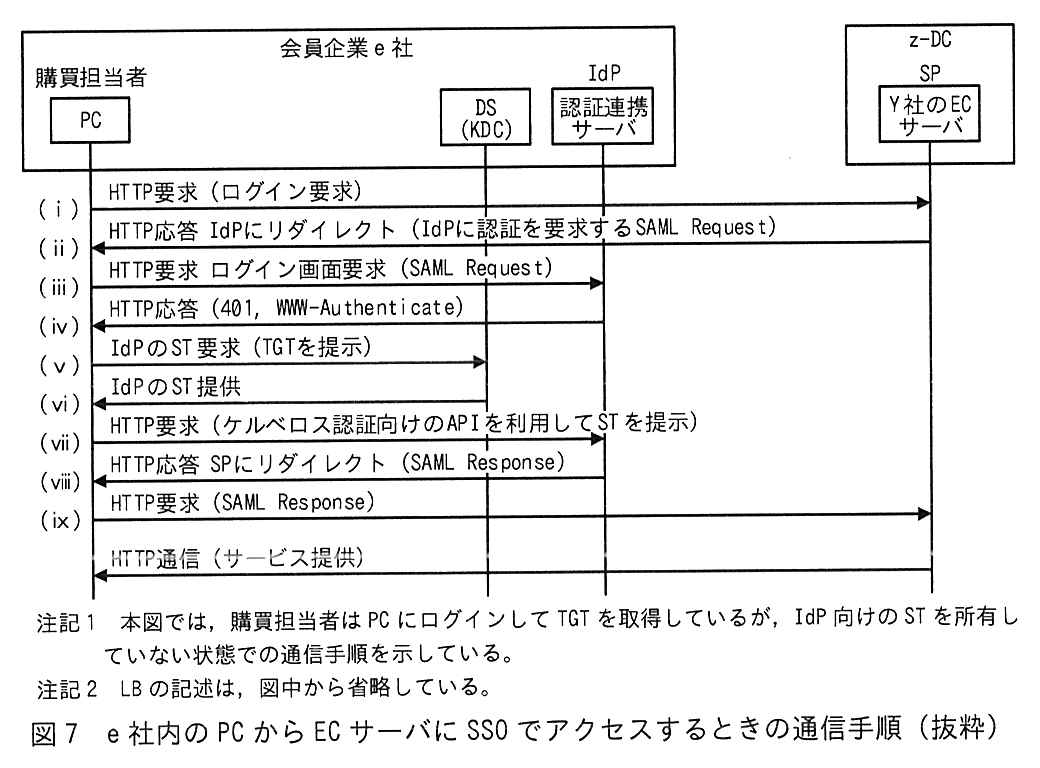

図7中の(ⅰ)〜(ⅸ)の処理の概要

(ⅱ) SP である EC サーバは，⑪SAML 認証要求（SAML Request）を作成し IdP である認証連携サーバにリダイレクトを要求する応答を行う。

〔SAML2.0 の調査と EC サーバへの対応の検討〕

z-DC で稼働する Y 社の EC サーバが SAML の SP に対応すれば，購買担当者は，自社内のディレクトリサーバ（以下，DS という）などで管理するアカウント情報を使って，EC サーバに安全に SSO でアクセスできる。

SP である EC サーバは，ログイン要求を受けると，購買担当者を認証してもらう IdP へリダイレクトさせる応答を返す。そのためには，リダイレクト先の IdP の URL を決めなければならない。

IdP は会員企業ごとに別々で，e 社なら e 社内の認証連携サーバである。購買担当者はそれぞれ自社の DS で管理するアカウント情報で認証を受けるので，EC サーバは要求してきた購買担当者がどの会員企業に所属しているかが分からないと，リダイレクト先を選べない。ログイン画面で会員企業を選ばせる，会員企業ごとに URL を分けるなどの方法で，この情報を得る。

字数の詰め方。解答例は25字。「アクセス元の購買担当者が所属している」「会員企業の情報」を残す。「IdP の URL」と書くと，その URL をどうやって決めるのかという問いの答えにならない。

本文の根拠

図7中の(ⅰ)〜(ⅸ)の処理の概要

ここで，EC サーバには，⑫IdP が作成するデジタル署名の検証に必要な情報などが設定され，IdP との間で信頼関係が構築されている。

図7中の(ⅰ)〜(ⅸ)の処理の概要

IdP は，ST の内容を基に購買担当者を認証し，デジタル署名付きの SAML アサーションを含む SAML 応答（SAML Response）を作成して

デジタル署名は，署名者の秘密鍵で作り，対になる公開鍵で検証する。IdP は SAML アサーションに自分の秘密鍵で署名するので，SP である EC サーバは IdP の公開鍵を持っていなければ署名を検証できない。公開鍵は，それが確かにその IdP のものであることを示す公開鍵証明書の形で登録するのが普通である（SAML では IdP のメタデータに証明書を含めてやり取りする）。

本文は，EC サーバに IdP のデジタル署名の検証に必要な情報を設定して「IdP との間で信頼関係が構築されている」とする。どの IdP の署名を信用するかは，事前に登録した証明書で決まる。会員企業ごとに IdP が違うので，会員企業ごとに登録する。

字数の詰め方。解答例は10字。「IdP の公開鍵証明書」で足りる。「公開鍵」だけでも検証はできるが，誰の鍵かを明示するため「IdP の」を落とさない。EC サーバ自身のサーバ証明書や秘密鍵ではない。

本文の根拠

図7中の(ⅰ)〜(ⅸ)の処理の概要

(ⅵ) KDC は，TGT を基に，購買担当者の身元情報やセッション鍵が含まれた ST を発行し，IdP の鍵で ST を暗号化する。さらに，KDC は，暗号化した ST にセッション鍵などを付加し，全体を PC の鍵で暗号化した情報を PC に払い出す。

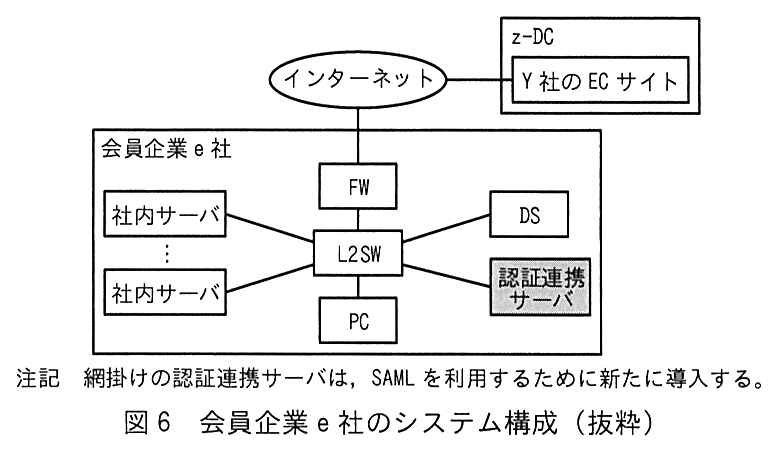

図6で示した会員企業 e 社のシステムの概要

PC 及び社内サーバは，それぞれ自身の共通鍵を保有している。

ケルベロス認証（RFC 4120）では，サービスチケット（ST）はそのサービスの秘密鍵で暗号化されている。この鍵を知っているのはサービス自身と KDC だけである。PC は KDC から受け取った情報の外側を自分の鍵で復号し，中からセッション鍵と ST を取り出すが，ST 自体は IdP の鍵で暗号化されたままなので中身を読めない。

PC が ST の中の身元情報を書き換えようとしても，IdP の鍵が無いので正しく暗号化し直せない。書き換えた ST は IdP で復号や完全性の確認に失敗する。本文でも，PC と社内サーバはそれぞれ自身の共通鍵を保有し，DS（KDC）がそれらを管理するとしており，IdP の鍵は PC の手元に無い。

字数の詰め方。解答例は15字。「IdP の鍵を所有していない」で足りる。「暗号化されているから」だけでは，PC が鍵を持っていれば復号できてしまうので，誰の鍵かまで書く。

本文の根拠

図7中の(ⅰ)〜(ⅸ)の処理の概要

SP は，SAML Response に含まれる⑭デジタル署名を検証し，検証結果に問題がない場合，SAML アサーションを基に，購買担当者が正当な利用者であることの確認

図7中の(ⅰ)〜(ⅸ)の処理の概要

ここで，EC サーバには，⑫IdP が作成するデジタル署名の検証に必要な情報などが設定され，IdP との間で信頼関係が構築されている。

デジタル署名の検証で分かることは二つある。一つは，事前に登録した IdP の公開鍵で検証できたのだから，その IdP の秘密鍵で作られたこと，つまり信頼関係のある IdP が生成したアサーションであること（真正性）。もう一つは，署名した後で内容が一文字でも変わればハッシュ値が合わなくなるので，SAML アサーションが改ざんされていないこと（完全性）である。

SAML アサーションは利用者の PC を経由して SP に届く（図7の(ⅷ)(ⅸ)）。PC や途中の経路で書き換えられたり，偽の IdP が作ったりしたものを受け入れると，他人になりすまして EC サーバを使われてしまう。だから SP は署名を検証してから，アサーションを基に利用者の確認と権限の付与を行う。

字数の詰め方。解答例はそれぞれ22字。①は「信頼関係のある IdP が生成した」，②は「改ざんされていない」を核にする。①②は順不同。「利用者が正当であること」は検証の後にアサーションの中身で行う処理なので，署名の検証で分かることではない。
